初めてのＣＡＤユーザーにも簡単に使えるように工夫されているため、どなたにも高品質の図面が作成できます。 |
|
|
|
全ての機能が揃っています。
建築図作成→配管機能→機器配置（ガスメーター、燃焼機器）→機器属性・消費量の設定→データチェック→圧損計算
（口径自動決定）→圧損計算表出力→工事台帳作成→図面管理
|
|
| |
|
１図面ファイル（ＤＷＧファイル）内を頁分割できる為、１頁目は工事台帳、２頁目は１階平面図、３頁目は２階平面図、４頁目はアイソメ図というふうに１図面ファイルにまとめる事ができます。また、専用の印刷機能を使い連続印刷や裏表印刷も可能です。 |
|
| |
|

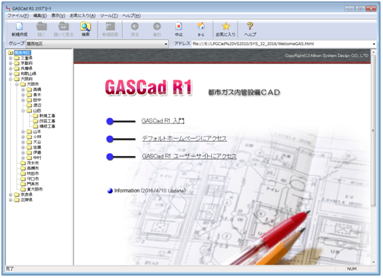

専用の図面管理機能で顧客毎の図面やデータを整理して保存できます。また検索機能により即座に図面を取り出せます。 |
|
| |
|
GASCad R1は圧損計算を行う際に必要な配管のトレースを平面図のみで行います。立管部の描画など３次元的な操作は不要です。また、圧損計算の前に図面の間違いを抽出する為のデータチェック機能を備えています。 |
|
| |
|
圧損計算は一般社団法人 日本ガス協会の内管設計指針に準拠しています。戸建、集合住宅の圧損計算が可能です。 |
|
| |
|
カスタマイズに対応します。 |
|
|
|
GASCad R1をベースにしてお客様専用ＣＡＤにカスタマイズします。お気軽にご相談ください。 |
|
|
|
|
|
|
 |
|
|
【図面作成機能】 |
|
|
|

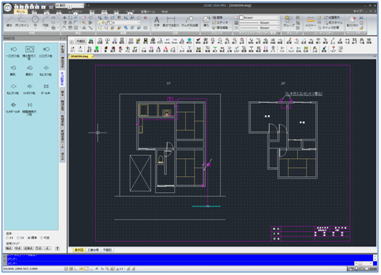

平面配管・アイソメ配管図作成機能 |
|
|
|
建築図作成機能 （通り芯・壁・柱・建具・階段・部屋レイアウト配置） |
|
|
|
建築図ラスターデータ取り込み |
|
|
|
１図面ファイルに複数ページの領域が設定可能（例：１P：工事台帳 ２P：１階 ３P：２階） |
|
|
|
複数ページの連続印刷及び裏表印刷に対応 |
|
|
【圧損計算機能】 |
|
|
|
低圧・中圧に対応 |
|
|
|
配管口径の自動決定機能 |
|
|
|
ガスメーターの号数自動決定機能 |
|
|
【工事台帳（部材集計）】 |
|
|
|
外部の地図サービスを案内図として貼り付ける事ができます。 |
|
|
|
社内システムへの連携 |
|
|
 |
|
|
|
ＣＰＵ Core i 5 以上を推奨 |
|
|
|
メモリ 4GB 以上 |
|
|
|
ＯＳ Windows 8.1, Windows 10 |
|
|
|
※ これらはIJCADの動作環境条件に依存します。 |
|
|
 |
|
|
|
GASCad R1 はIJCADのアドオンソフトウエアです。 （ IJCADは
STD版を使用しています。）
IJCADはAutoCADの互換CADの為、図面ファイルは２次元CADの標準フォーマットDWGを使用しています。
IJCADの詳細については https://www.ijcad.jp/ をご覧ください。 |
|
